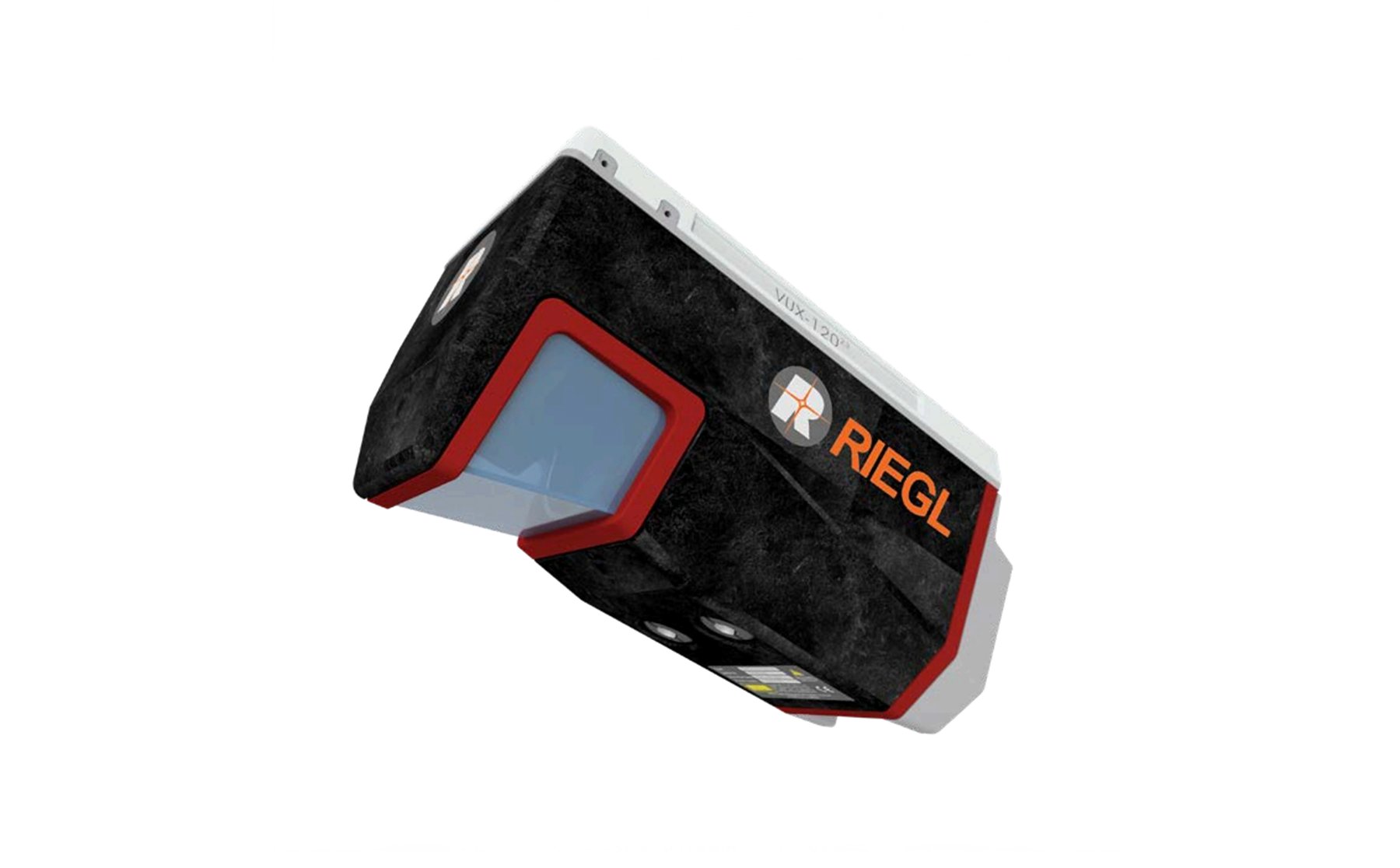

RIEGL VUX-160-23
Baureihe: RIEGL LiDAR-Scanner für Drohnen
Nicht die richtige Ausführung? Die Daten stammen aus Fahrzeugregistern, in denen viele fast gleiche Ausführungen nebeneinander stehen. Fotografiere das Typenschild — wir lesen Marke und Typ daraus. Scanner öffnen E-Mail-Adresse erforderlich
Der VUX-160-23 von RIEGL ist ein UAV-LiDAR großer Reichweite aus Österreich für schwere Multikopter. Er hat die integrierte Inertial- und GNSS-Einheit RiLOC-F an Bord, erreicht Pulsraten bis 2,4 MHz und liefert bis zu 2 Millionen Messungen je Sekunde.
Die Reichweite beträgt 1.800 m bei 80 % Reflektivität und 300 kHz, bei 20 % sind es 980 m. Bei 2.400 kHz sinken die Werte auf 370, 620 und 720 m für die drei Reflektivitätsstufen. Bei 300 kHz erfasst der Scanner bis zu 32 Ziele je Puls, bei 2.400 kHz noch 5. Das Sichtfeld beträgt bis zu 100°, die Zeilenrate bis zu 400 Zeilen je Sekunde. Die Genauigkeit liegt bei 10 mm, die Präzision bei 5 mm. Das Gerät wiegt gut 2,6 kg.
Der Scanner ist eine Lasereinrichtung, die Laserklasse laut Hersteller (Norm IEC 60825-1) ist zu beachten. Mit gut 2,6 kg liegt das Fluggerät in der EU-Klasse C2 (unter 4 kg) oder darüber bis C3 und C4 (25 kg), in der Praxis bei Geräten dieser Größe meist darüber. Befliegungen großer Gebiete geschehen oft in der speziellen Kategorie, vor allem bei Flügen außerhalb der Sichtweite. Punktwolken bebauter Gebiete berühren das Datenschutzrecht.
Bei der großen Reichweite zählen die Randbedingungen: 1.800 m gelten bei 80 % Reflektivität und einer niedrigen Pulsrate; wer auf hohe Punktdichte setzt, bekommt bei 2.400 kHz nur noch 5 statt 32 Ziele je Puls. Mit der integrierten RiLOC-F entfällt die Abstimmung mit einem fremden Positionssystem. Die Qualität hängt an einer steifen Montage und der Synchronisierung. Verschleißstellen sind das Scannerfenster, die Steckverbinder und die Ablenkmechanik; nach Stößen wird die Kalibrierung geprüft.
Technische Daten
Weitere Angaben
| Echos je Puls | 32korrigieren |
|---|---|
| Gewicht (g) | 2.650korrigieren |
| Horizontale Genauigkeit (cm) | 1korrigieren |
| IMU und GNSS integriert | jakorrigieren |
| Punktrate (je s) | 2.000.000korrigieren |
| Reichweite (m) | 1.800 mkorrigieren |
| Sichtfeld | bis 100 Gradkorrigieren |
Worauf Sie vor dem Kauf achten sollten
- Betriebsstunden mit dem Zählerstand und den Serviceunterlagen abgleichen — ein getauschtes Instrument ist die häufigste Lücke.
- Typenschild und Fahrgestellnummer mit den Papieren vergleichen.
- Nach dem Ersatzteilstand für dieses Baujahr fragen — daran hängen die Folgekosten.
Allgemeine Liste für diese Bauart — ersetzt weder Besichtigung noch Gutachter.
