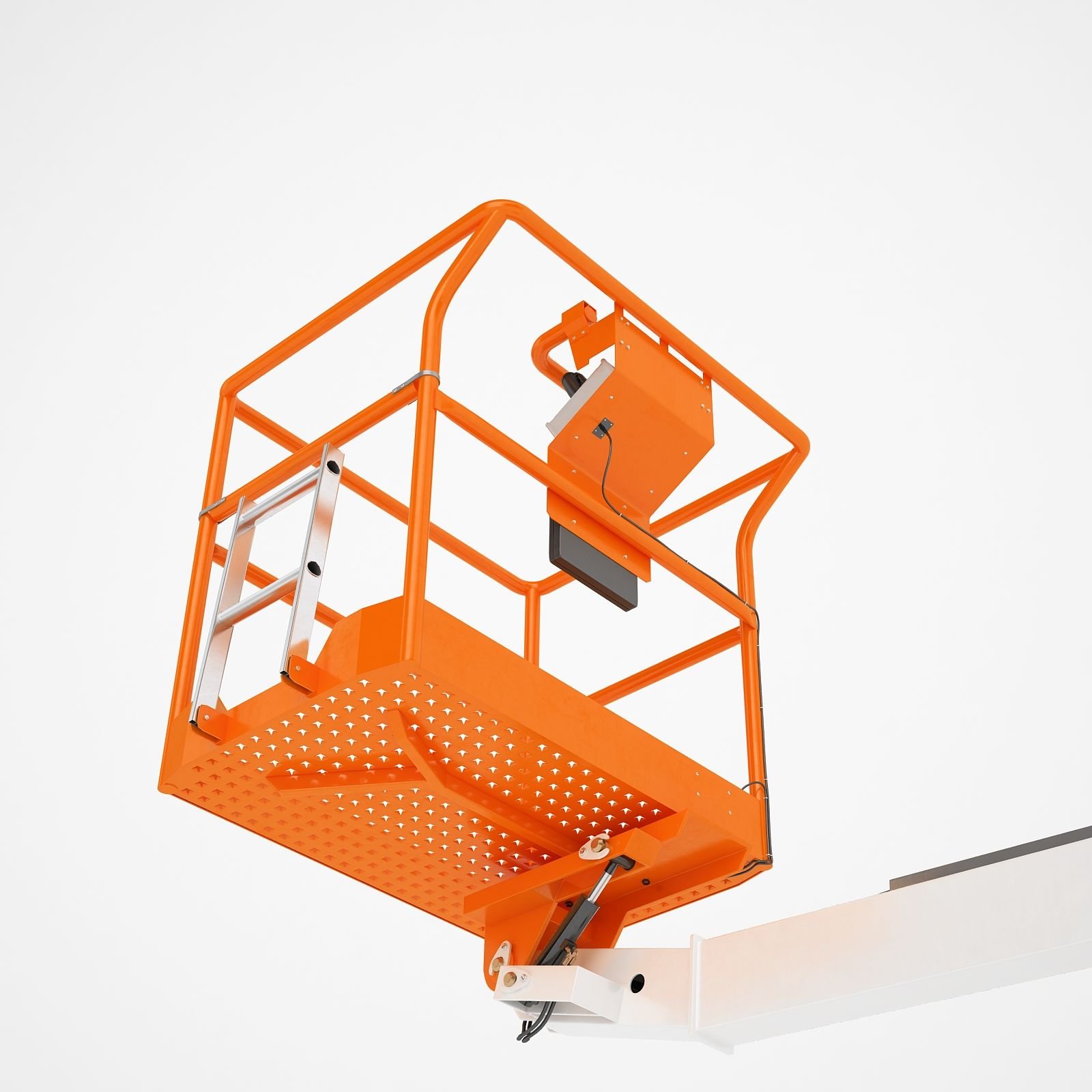

Snorkel TB42
Baureihe: Snorkel Boom Lift
Nicht die richtige Ausführung? Die Daten stammen aus Fahrzeugregistern, in denen viele fast gleiche Ausführungen nebeneinander stehen. Fotografiere das Typenschild — wir lesen Marke und Typ daraus. Scanner öffnen E-Mail-Adresse erforderlich
Der Snorkel TB42 ist ein Klassiker unter den Teleskopbühnen: Das Modell kam 1977 auf die Baustellen. Bemerkenswert ist der dreiteilige Ausleger, bei dem die mittlere und die äußere Sektion aus stranggepresster Aluminiumlegierung gefertigt sind. Dadurch ist die Länge im eingefahrenen Zustand kurz, was das Verladen und Rangieren erleichtert; die Maschine gehört zur Baureihe Snorkel Boom Lift.
Mit 7.200 mm Länge ist der TB42 die kürzere Ausführung der Baureihe. Der Radstand beträgt 2.401,8 mm, die Bodenfreiheit 250,2 mm, die Bereifung 12x16.5, die Höchstgeschwindigkeit 4,8 km/h. Der Tank fasst 75,7 Liter Diesel; der Hydrauliköltank ist mit 94,6 Litern größer als der Kraftstofftank. Die Bezeichnung mit dem Zusatz J, die man bei gebrauchten Geräten findet, steht für die Ausführung mit Zusatzausleger. Auf Baustellen und in Industrieanlagen wird dieser Typ vor allem dort gefahren, wo Reichweite und ein stabiler Stand gefragt sind. Das macht ihn im Vergleich zu seinem Schwestermodell zur kompakteren Wahl.
Snorkel Auslegerbühnen AB, TB, M und SP – aus Elwood, Kansas: AB für Gelenk, TB für Teleskop, die Zahl als Arbeitshöhe in Fuß, J für den Korbarm, bis TB126J, 2,6 bis 19 t
Snorkel geht auf die Feuerwehr zurück: 1958 baute die Firma Pitman in Kansas den ersten Gelenkmast-Löschgerät, das als „Snorkel“ bekannt wurde, und daraus entstand der Hersteller von Arbeitsbühnen, der heute in Elwood, Kansas, und in Vigo in Spanien fertigt und seit 2013 zur Ahern-Gruppe gehört. Die Typenlogik der Auslegerbühnen: AB steht für Articulating Boom, die Gelenkteleskopbühne, die über Hindernisse greift, TB für Telescopic Boom, die Teleskopbühne mit großer Reichweite, M für die kompakten Gelenkbühnen mit Elektroantrieb für die Halle, SP für die Mastbühnen; die Zahl nennt die Arbeitshöhe in Fuß – AB38 rund 38 ft, TB60 60 ft, TB126J 126 ft, also gut 40 m –, J kennzeichnet den Korbarm (Jib) am Auslegerende, RT und 4x4 die Geländeausführung mit Allradantrieb, E und N Elektroantrieb beziehungsweise die schmale Bauform, W die breite.
Weiterlesen noch 3 Absätze
Das Register führt 27 Ausführungen mit Eigengewichten von 2.570 bis 18.978 kg, Längen von 930 bis 8.900 mm und Breiten von 810 bis 2.603 mm – die 810 mm breiten M-Modelle fahren durch Türen, die TB120 und TB126J sind die Bühnen für Werften, Stadien und Industriebau.
Auslegerbühnen sind die Geräte für Arbeiten über Hindernisse hinweg – Fassaden, Hallendächer, Brückenunterseiten –, wo Scherenbühnen nicht hinreichen; Snorkel bedient vor allem den Vermietmarkt und ist in Nordamerika und Großbritannien stark.
Gebraucht zählen Betriebsstunden, Spiel in Ausleger- und Drehkranzlagern, Zustand von Hydraulikzylindern und Schläuchen, die Funktion von Neigungs- und Lastsensoren sowie die gültige Sachverständigenprüfung, ohne die keine Bühne betrieben werden darf.
Quellen: SpecCodex-Register: Kennwerte der Modelle Snorkel Auslegerbühnen, Snorkel (Hersteller)
Technische Daten
Motor
| Kraftstoff | gas/dieselkorrigieren |
|---|
Maße und Gewichte
| Länge | 7.200 mmkorrigieren |
|---|---|
| Breite | 2.401,8 mmkorrigieren |
| Radstand | 2.401,8 mmkorrigieren |
| Bodenfreiheit | 250,2 mmkorrigieren |
Antrieb und Fahrwerk
| Reifengröße | 12x16.5korrigieren |
|---|---|
| Höchstgeschwindigkeit | 4,8 km/hkorrigieren |
Arbeitswerte
| Hydraulikölmenge | 94,6 lkorrigieren |
|---|---|
| Tankinhalt | 75,7 lkorrigieren |
Häufige Fragen
Welche Maße hat der Snorkel TB42?
7.200 mm × 2.402 mm.
Worauf Sie vor dem Kauf achten sollten
- Betriebsstunden mit dem Zählerstand und den Serviceunterlagen abgleichen — ein getauschtes Instrument ist die häufigste Lücke.
- Typenschild und Fahrgestellnummer mit den Papieren vergleichen.
- Nach dem Ersatzteilstand für dieses Baujahr fragen — daran hängen die Folgekosten.
Allgemeine Liste für diese Bauart — ersetzt weder Besichtigung noch Gutachter.
Wir verkaufen keine Maschinen. Wir fragen die Händler an, die dieses Modell führen, und melden uns mit Preis und Termin.
Angebot anfragen →
Wir fragen die Lieferanten an und melden uns mit Preis und Lieferzeit.
Ersatzteile anfragen →
Diese Seite führt 9 Einzelangaben zu diesem Modell. Sie stammen aus 2 hinterlegten Quellen; jede Angabe ist dort nachvollziehbar. Was wir nicht belegen können, steht hier nicht — Lücken lassen wir offen, statt sie zu schätzen.
Fehlt eine Angabe, die Sie suchen? Melden Sie sie →
Sie kennen diese Maschine besser? Haben ein Foto, ein Handbuch, oder wissen, dass ein Wert falsch ist? Tragen Sie es nach →
