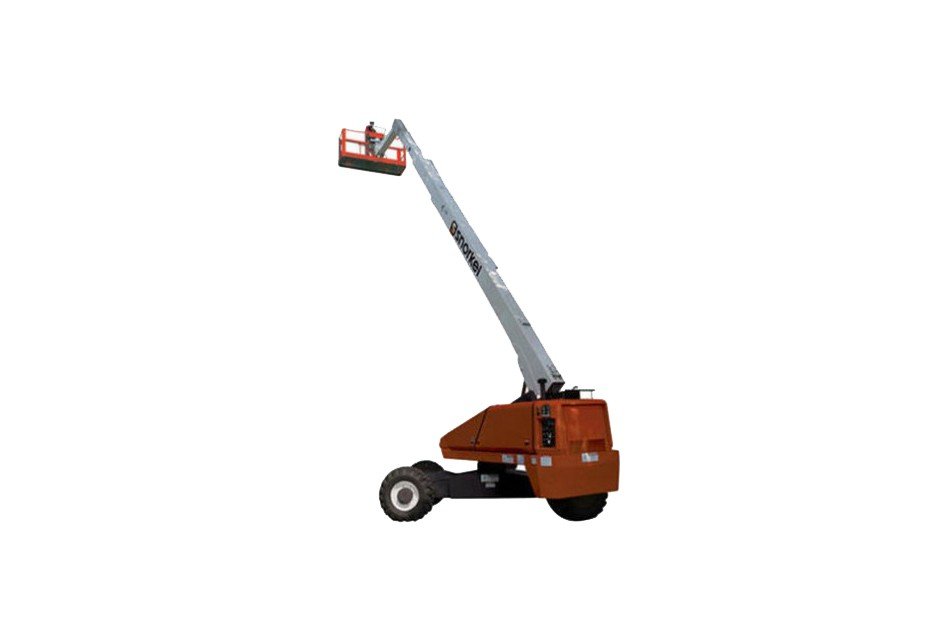

Snorkel TB100J
Baureihe: Snorkel Boom Lift
Nicht die richtige Ausführung? Die Daten stammen aus Fahrzeugregistern, in denen viele fast gleiche Ausführungen nebeneinander stehen. Fotografiere das Typenschild — wir lesen Marke und Typ daraus. Scanner öffnen E-Mail-Adresse erforderlich
Snorkel Auslegerbühnen AB, TB, M und SP – aus Elwood, Kansas: AB für Gelenk, TB für Teleskop, die Zahl als Arbeitshöhe in Fuß, J für den Korbarm, bis TB126J, 2,6 bis 19 t
Snorkel geht auf die Feuerwehr zurück: 1958 baute die Firma Pitman in Kansas den ersten Gelenkmast-Löschgerät, das als „Snorkel“ bekannt wurde, und daraus entstand der Hersteller von Arbeitsbühnen, der heute in Elwood, Kansas, und in Vigo in Spanien fertigt und seit 2013 zur Ahern-Gruppe gehört. Die Typenlogik der Auslegerbühnen: AB steht für Articulating Boom, die Gelenkteleskopbühne, die über Hindernisse greift, TB für Telescopic Boom, die Teleskopbühne mit großer Reichweite, M für die kompakten Gelenkbühnen mit Elektroantrieb für die Halle, SP für die Mastbühnen; die Zahl nennt die Arbeitshöhe in Fuß – AB38 rund 38 ft, TB60 60 ft, TB126J 126 ft, also gut 40 m –, J kennzeichnet den Korbarm (Jib) am Auslegerende, RT und 4x4 die Geländeausführung mit Allradantrieb, E und N Elektroantrieb beziehungsweise die schmale Bauform, W die breite.
Weiterlesen noch 3 Absätze
Das Register führt 27 Ausführungen mit Eigengewichten von 2.570 bis 18.978 kg, Längen von 930 bis 8.900 mm und Breiten von 810 bis 2.603 mm – die 810 mm breiten M-Modelle fahren durch Türen, die TB120 und TB126J sind die Bühnen für Werften, Stadien und Industriebau.
Auslegerbühnen sind die Geräte für Arbeiten über Hindernisse hinweg – Fassaden, Hallendächer, Brückenunterseiten –, wo Scherenbühnen nicht hinreichen; Snorkel bedient vor allem den Vermietmarkt und ist in Nordamerika und Großbritannien stark.
Gebraucht zählen Betriebsstunden, Spiel in Ausleger- und Drehkranzlagern, Zustand von Hydraulikzylindern und Schläuchen, die Funktion von Neigungs- und Lastsensoren sowie die gültige Sachverständigenprüfung, ohne die keine Bühne betrieben werden darf.
Quellen: SpecCodex-Register: Kennwerte der Modelle Snorkel Auslegerbühnen, Snorkel (Hersteller)
Technische Daten
Motor
| Kraftstoff | gas/dieselkorrigieren |
|---|
Maße und Gewichte
| Länge | 1.133,3 mmkorrigieren |
|---|---|
| Breite | 2.603 mmkorrigieren |
| Radstand | 3.700,3 mmkorrigieren |
| Leergewicht | 14.969 kgkorrigieren |
Antrieb und Fahrwerk
| Reifengröße | 15x22.5korrigieren |
|---|---|
| Höchstgeschwindigkeit | 4,8 km/hkorrigieren |
Arbeitswerte
| Hydraulikölmenge | 340,3 lkorrigieren |
|---|---|
| Tankinhalt | 189,6 lkorrigieren |
Häufige Fragen
Wie schwer ist der Snorkel TB100J?
Das Eigengewicht beträgt 14.969 kg.
Welche Maße hat der Snorkel TB100J?
1.133 mm × 2.603 mm.
Worauf Sie vor dem Kauf achten sollten
- Betriebsstunden mit dem Zählerstand und den Serviceunterlagen abgleichen — ein getauschtes Instrument ist die häufigste Lücke.
- Typenschild und Fahrgestellnummer mit den Papieren vergleichen.
- Gewichtsangaben in den Papieren gegen die Werte hier prüfen — Anbauten verändern sie.
- Nach dem Ersatzteilstand für dieses Baujahr fragen — daran hängen die Folgekosten.
Allgemeine Liste für diese Bauart — ersetzt weder Besichtigung noch Gutachter.
Wir verkaufen keine Maschinen. Wir fragen die Händler an, die dieses Modell führen, und melden uns mit Preis und Termin.
Angebot anfragen →
Wir fragen die Lieferanten an und melden uns mit Preis und Lieferzeit.
Ersatzteile anfragen →
Diese Seite führt 9 Einzelangaben zu diesem Modell. Sie stammen aus 1 hinterlegten Quelle; jede Angabe ist dort nachvollziehbar. Was wir nicht belegen können, steht hier nicht — Lücken lassen wir offen, statt sie zu schätzen.
Fehlt eine Angabe, die Sie suchen? Melden Sie sie →
Sie kennen diese Maschine besser? Haben ein Foto, ein Handbuch, oder wissen, dass ein Wert falsch ist? Tragen Sie es nach →
