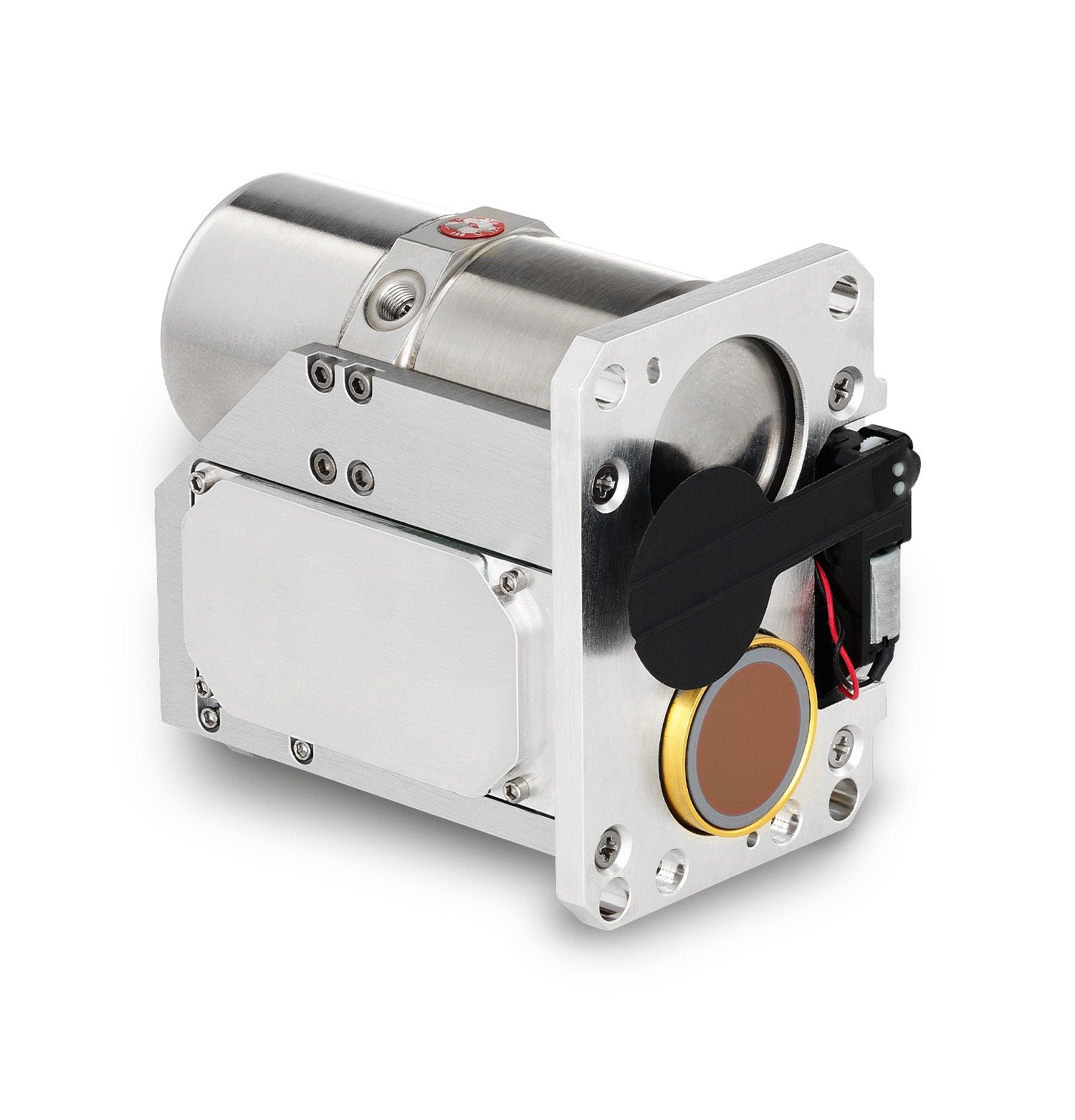

Kamery termowizyjne do dronów

Kamery termowizyjne pokazują różnice temperatur i są używane do inspekcji instalacji fotowoltaicznych, linii i budynków, w akcjach poszukiwawczo-ratowniczych oraz przy pożarach. W dronach stosuje się zwykle niechłodzone mikrobolometry, często w połączeniu z kamerą dzienną i kamerą z zoomem.

Liczba klatek (Hz)

Liczba obrazów termowizyjnych na sekundę. Niska liczba klatek występuje w wersjach łatwiejszych w eksporcie i wystarcza do inspekcji, ale przy szybkim locie obraz jest skokowy.

Detektor

Rodzaj detektora termowizyjnego, w dronach zwykle niechłodzony mikrobolometr (np. VOx). Detektory chłodzone są czulsze, ale cięższe i droższe.

Masa (g)

Masa podzespołu w gramach według producenta. Warto sprawdzić, czy obejmuje przewody, uchwyt lub akcesoria, bo producenci podają ją w różny sposób.

NETD (mK)

Czułość termiczna: najmniejsza różnica temperatur odróżnialna od szumu, w milikelwinach. Mniejsze wartości są lepsze; producenci często podają ją przy określonej przysłonie i temperaturze.

Rozstaw pikseli (µm)

Odległość między pikselami detektora w mikrometrach. Mniejsze piksele pozwalają na bardziej kompaktową optykę, większe zbierają więcej promieniowania.

Radiometryczna

Prawda, gdy kamera zapisuje wartość temperatury dla każdego piksela. Tylko obrazy radiometryczne nadają się do raportów pomiarowych, na przykład przy kontroli instalacji fotowoltaicznych lub budynków.

Kamera światła widzialnego

Dodatkowa kamera światła widzialnego w tym samym urządzeniu. Pomaga przypisać obrazy termowizyjne do obiektów.

Zakres widmowy (µm)

Zakres długości fal rejestrowany przez detektor, w kamerach niechłodzonych zwykle długofalowa podczerwień (LWIR). Inne zakresy służą zadaniom specjalnym, takim jak wykrywanie gazów.

Rozdzielczość termowizyjna

Liczba pikseli detektora termowizyjnego. Wyższa rozdzielczość pozwala rozpoznać mniejsze różnice temperatur z większej odległości, na przykład pojedyncze ogniwa fotowoltaiczne lub odcinki linii.

Zoom

Powiększenie, osobno dla kanału widzialnego i termowizyjnego oraz optyczne i cyfrowe. W termowizji zwykle dostępny jest tylko zoom cyfrowy, który nie daje dodatkowych szczegółów.

Do raportów pomiarowych kamera musi być radiometryczna, czyli zapisywać wartość temperatury dla każdego piksela. Wyższa rozdzielczość termowizyjna i mała wartość NETD pokazują drobniejsze różnice z większej odległości. Przy inspekcjach dodatkowa kamera dzienna pomaga przypisać obrazy termowizyjne do obiektów. Zakres widmowy typowych urządzeń to długofalowa podczerwień; urządzenia specjalne do innych zakresów służą na przykład do wykrywania gazów. Niska liczba klatek wystarcza do inspekcji, ale przy szybkim locie obraz jest skokowy.

Kamery termowizyjne mogą podlegać kontroli eksportu; w danych zaznaczono to tylko tam, gdzie podaje to producent (np. Teledyne FLIR z amerykańską klasyfikacją eksportową, Workswell WIRIS Pro „non-ITAR”).

Nagrania osób i nieruchomości podlegają przepisom o ochronie danych osobowych.

Co oznacza radiometryczna?

Kamera zapisuje zmierzoną temperaturę dla każdego piksela. Tylko wtedy można później analizować temperatury.

Co mówi wartość NETD?

Najmniejszą różnicę temperatur, którą kamera odróżnia od szumu. Mniejsze wartości są lepsze.

Czy zoom cyfrowy w termowizji daje więcej szczegółów?

Nie, tylko powiększa wycinek obrazu. Więcej szczegółów dają wyższa rozdzielczość lub dłuższa ogniskowa.
