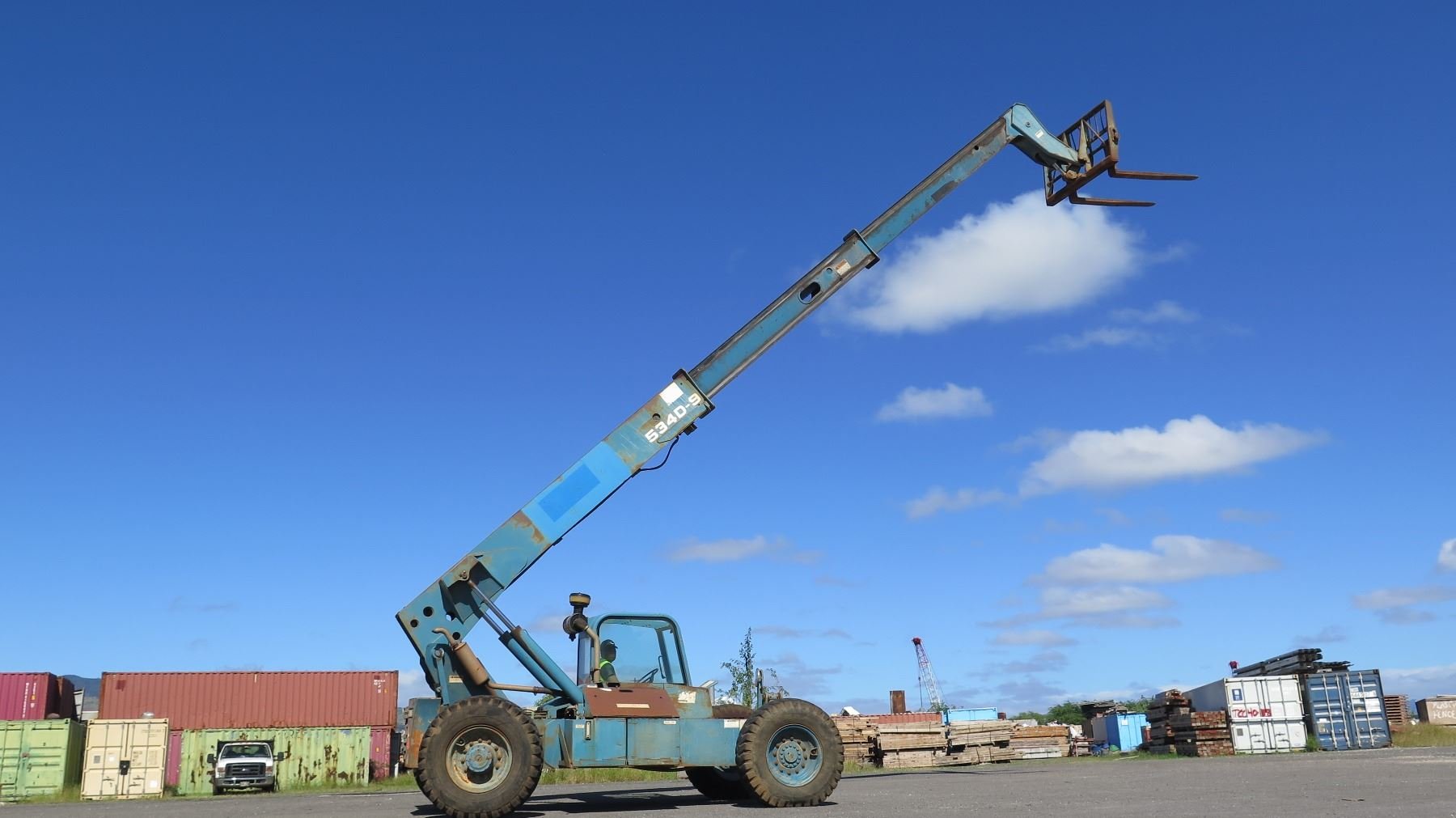

Gradall 534D10-45

Baureihe: Gradall Telescopic Forklift

Nicht die richtige Ausführung? Die Daten stammen aus Fahrzeugregistern, in denen viele fast gleiche Ausführungen nebeneinander stehen. Fotografiere das Typenschild — wir lesen Marke und Typ daraus. Scanner öffnen E-Mail-Adresse erforderlich

Der Gradall 534D10-45 ist ein Modell der Baureihe Gradall Telescopic Forklift. Der Motor leistet 115,6 PS (85 kW), hat 4 Zylinder, bei 4.501,5 cm³ Hubraum. Die Maschine ist 2.360 mm hoch. Das Leergewicht beträgt 11.475,9 kg. Der Radstand misst 3.422,9 mm. Der Tank fasst 144,2 Liter. Das maximale Drehmoment liegt bei 2.500 U/min an. Der Hydrauliktank fasst 151,8 Liter. Der Arbeitsdruck beträgt 434,4 bar. Die Bordspannung beträgt 12 V. Die Hubhöhe beträgt 13.720 mm. Verbaut ist der Motor e 4045TF275. Die Reifengröße lautet 14.00x24-12PR. Die Baureihe Gradall Telescopic Forklift umfasst 4 Modelle. Die Nennleistung reicht darin von 100,7 bis 126,5 PS; der 534D10-45 liegt mit 115,6 PS im Mittelfeld. Direkt benachbart sind darunter der 534D9-45 mit 111,5 PS und darüber der 544D10-55 mit 126,5 PS. Das Leergewicht reicht darin von 10.646 bis 15.227,1 kg; hier liegt der 534D10-45 mit 11.475,9 kg im unteren Drittel. Von Gradall sind insgesamt 4 Modelle erfasst.

Gradall 534D9-45 bis G6-42P – Teleskoplader aus Ohio: John-Deere-Vierzylinder, 74 bis 93,1 kW, Traglastdiagramm und Prüfpflicht bei Personenaufnahme

Gradall Industries mit Sitz in New Philadelphia, Ohio, ist vor allem für seine Teleskop-Mobilbagger bekannt, bei denen der Ausleger selbst als Teleskoparm ausgeführt ist; dieses Know-how im Teleskopbau floss auch in eine eigene Reihe von Teleskopladern für den Industrie- und Baueinsatz ein. Die hier erfassten Baureihen 534D9-45, 534D10-45, 544D10-55 und G6-42P bilden die schwere Klasse dieses Programms.

Weiterlesen noch 4 Absätze

Das Register führt 4 Ausführungen mit 74 bis 93,1 kW Motorleistung, Einsatzgewichten von 10.646 bis 15.227 kg und Bauhöhen von 2.360 bis 2.480 mm. Angetrieben werden die Teleskoplader von John-Deere-Vierzylindern der 4045-Baureihe mit rund 4.502 cm³ Hubraum.

Teleskoplader dieser Traglast- und Gewichtsklasse werden auf Industriebaustellen, im Stahl- und Anlagenbau sowie bei schweren Hebe- und Versetzarbeiten eingesetzt, wo Reichweite und Hubkraft eines Teleskoparms benötigt werden; Gradall konkurriert hier mit JCB, Manitou und JLG.

Wie bei jedem Teleskoplader gilt auch bei Gradall die angegebene Tragfähigkeit nur bei eingefahrenem Ausleger und über die Vorderachse abgestützter Maschine; mit Anbaugeräten wie einer Arbeitsbühne statt der Palettengabel sinkt die zulässige Last zusätzlich, und der Einsatz zur Personenbeförderung unterliegt eigenen Prüf- und Zulassungspflichten für das jeweilige Anbaugerät.

Beim Gebrauchtkauf zählen der Zustand der Teleskopschienen und Gleitstücke im Ausleger, die Dichtheit der Hydraulikzylinder, die Wartungshistorie des John-Deere-Motors, der Zustand der Reifen sowie die Funktion der Abstützungen; Ersatzteile laufen über das Gradall-Händlernetz.

Quellen: SpecCodex-Register: Kennwerte der Modelle Gradall Telescopic Forklift

Technische Daten

Motor

Motormodell	e 4045TF275korrigieren
Leistung	115,6 PS (85 kW)korrigieren
Drehzahl bei max. Drehmoment	2.500 U/minkorrigieren
Zylinder	4korrigieren
Hubraum	4.501,5 cm³korrigieren
Aufladung	Turboladerkorrigieren

Maße und Gewichte

Höhe	2.360 mmkorrigieren
Radstand	3.422,9 mmkorrigieren
Leergewicht	11.475,9 kgkorrigieren

Antrieb und Fahrwerk

Reifengröße	14.00x24-12PRkorrigieren

Arbeitswerte

Hubhöhe	13.720 mmkorrigieren
Hydraulikölmenge	151,8 lkorrigieren
Hydraulikdruck	434,4 barkorrigieren
Tankinhalt	144,2 lkorrigieren

Weitere Angaben

Bordspannung	12 Vkorrigieren

Weitere Maschinen mit diesem Motor (e 4045TF275, 4)

Einordnung

Leistungsgewicht: 7,4 kW/t (85 kW / 11,5 t)

Innerhalb der Gruppe Teleskoplader stärker als 66 % im Register — von 661 Modellen mit Leistungsangabe.

Berechnet aus den belegten Werten oben — keine Bewertung.

Häufige Fragen

Wie viel Leistung hat der Gradall 534D10-45?

Der Gradall 534D10-45 leistet 116 PS.

Wie schwer ist der Gradall 534D10-45?

Das Eigengewicht beträgt 11.476 kg.

Welchen Motor hat der Gradall 534D10-45?

4 Zylinder, 4.502 cm³ Hubraum.

Worauf Sie vor dem Kauf achten sollten

Betriebsstunden mit dem Zählerstand und den Serviceunterlagen abgleichen — ein getauschtes Instrument ist die häufigste Lücke.
Typenschild und Fahrgestellnummer mit den Papieren vergleichen.
Gewichtsangaben in den Papieren gegen die Werte hier prüfen — Anbauten verändern sie.
Hydraulik unter Last halten und auf Absacken achten.
Nach dem Ersatzteilstand für dieses Baujahr fragen — daran hängen die Folgekosten.

Allgemeine Liste für diese Bauart — ersetzt weder Besichtigung noch Gutachter.
