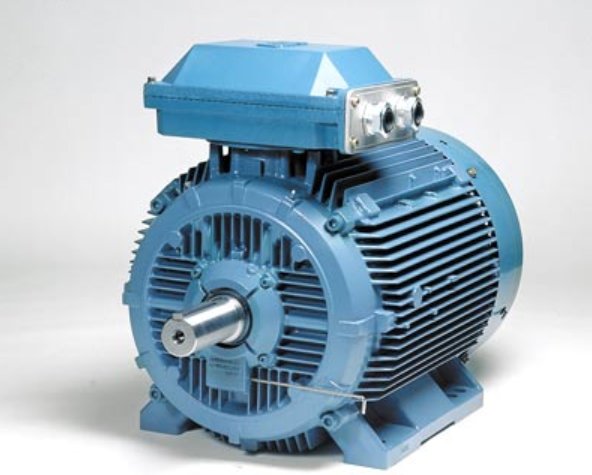

ABB M3BP 80MB2
Baureihe: M3BP
Nicht die richtige Ausführung? Die Daten stammen aus Fahrzeugregistern, in denen viele fast gleiche Ausführungen nebeneinander stehen. Fotografiere das Typenschild — wir lesen Marke und Typ daraus. Scanner öffnen E-Mail-Adresse erforderlich
ABB M3BP – Prozessmotoren mit Graugussgehäuse: Baugrößen 80 bis 355, 0,75 bis 185 kW, wie der Typschlüssel zu lesen ist
M3BP ist ABBs Standard-Drehstrommotor mit Graugussgehäuse für die Prozessindustrie – Pumpen, Lüfter, Kompressoren, Förderer in Chemie, Papier, Wasser und Bergbau. Der Typschlüssel folgt ABBs Systematik: M für Motor, 3 für die Generation, B für das Graugussgehäuse, P für „Process performance“. Danach stehen die Baugröße nach IEC (Achshöhe in mm), der Längenbuchstabe des Gehäuses (S, M, L mit Untervarianten A bis F) und die Polzahl – „M3BP 132 SMB 4“ ist also ein vierpoliger Motor mit 132 mm Achshöhe in mittlerer Baulänge. Angehängte Buchstaben wie B, G oder L kennzeichnen die Wicklungs- und Spannungsvariante.
Weiterlesen noch 3 Absätze
Im Register umfasst die Baureihe 364 Ausführungen von Baugröße 80 bis 355 mit Nennleistungen von 0,75 bis 185 kW, zwei- bis achtpolig. Die Wirkungsgrade bei Volllast reichen von 74,1 % bei den kleinsten bis 97,2 % bei den großen Motoren; die Daten stammen aus Energieeffizienz-Registrierungen, die für jeden Typ Wirkungsgrade bei 50, 75 und 100 % Last ausweisen. Die Schutzart ist durchgängig mindestens IP55, meist wahlweise bis IP66, die Bauformen reichen von B3 (Fuß) über B5 und B35 (Flansch) bis zu den Vertikalbauformen V1 bis V6. Als Fertigungsstandorte sind Finnland, Polen, Indien und China eingetragen.
Der Graugussrahmen unterscheidet den M3BP vom Aluminium-Bruder M3AA: Er ist schwerer, steifer, unempfindlicher gegen Chemikalien und erlaubt höhere Lagerlasten – im Register wiegen die erfassten Motoren 16 bis 1.065 kg.
Beim Kauf oder Tausch zählen Baugröße und Bauform (die Achshöhe und Flanschmaße sind nach IEC 60072 genormt und damit herstellerübergreifend austauschbar), die Effizienzklasse nach IEC 60034-30 (IE2 oder IE3 je nach Baujahr und Markt) und die Eignung für Umrichterbetrieb.
Quellen: SpecCodex-Register: Kennwerte der Modelle ABB M3BP (MEPS-Registrierungen), ABB IEC-Niederspannungsmotoren (Hersteller), ABB Line Card IEC Low voltage motors (2019)
Technische Daten
Motor
| Motorfamilie | M2/M3korrigieren |
|---|---|
| Motorfamilien | M2/M3korrigieren |
| Nennleistung | 0,75 kWkorrigieren |
Elektrische Daten
| Bemessungsspannung | 415 Vkorrigieren |
|---|---|
| Polzahl | 2korrigieren |
| Schutzart | IP55, IP56, IP65korrigieren |
| Baugröße | 80korrigieren |
| Bauform (IEC 60034-7) | B3, B5, B8, B14, B35, V1, V3, V5, V6, V18korrigieren |
| Wirkungsgrad bei Volllast | 81,3 %korrigieren |
| Wirkungsgrad bei 75 % Last | 80,1 %korrigieren |
| Wirkungsgrad bei halber Last | 75,9 %korrigieren |
Herkunft und Zulassung
| Herstellungsland | Spanienkorrigieren |
|---|
Weitere Angaben
| Messverfahren | IEC 60034-2-1 (Edition 2.0)korrigieren |
|---|---|
| Zugrunde liegende Norm | Greenhouse and Energy Minimum Standards (Three Phase Electric Motors) Determination 2012korrigieren |
Häufige Fragen
Wie viel Leistung hat der ABB M3BP 80MB2?
Der ABB M3BP 80MB2 leistet 0,8 kW.
Worauf Sie vor dem Kauf achten sollten
- Typenschild mit der Bestellung abgleichen: Baugröße, Bauform und Leistung müssen zusammenpassen.
- Schutzart gegen den Einsatzort prüfen — im Freien oder im Staub gelten andere Anforderungen.
- Bauform und Anbaumaße gegen die vorhandene Aufnahme halten, bevor bestellt wird.
- Polzahl bestimmt die Drehzahl — bei Ersatz für ein Altgerät zuerst hier vergleichen.
- Bei Gebrauchtgeräten nach Wicklungszustand und Lagerspiel fragen.
- Nach der Ersatzteillage für diese Baureihe fragen — daran hängen die Folgekosten.
Allgemeine Liste für diese Bauart — ersetzt weder Besichtigung noch Gutachter.
Wir verkaufen keine Maschinen. Wir fragen die Händler an, die dieses Modell führen, und melden uns mit Preis und Termin.
Angebot anfragen →
Wir fragen die Lieferanten an und melden uns mit Preis und Lieferzeit.
Ersatzteile anfragen →
Diese Seite führt 25 Einzelangaben zu diesem Modell. Sie stammen aus 1 hinterlegten Quelle; jede Angabe ist dort nachvollziehbar. Was wir nicht belegen können, steht hier nicht — Lücken lassen wir offen, statt sie zu schätzen.
Fehlt eine Angabe, die Sie suchen? Melden Sie sie →
Sie kennen diese Maschine besser? Haben ein Foto, ein Handbuch, oder wissen, dass ein Wert falsch ist? Tragen Sie es nach →
