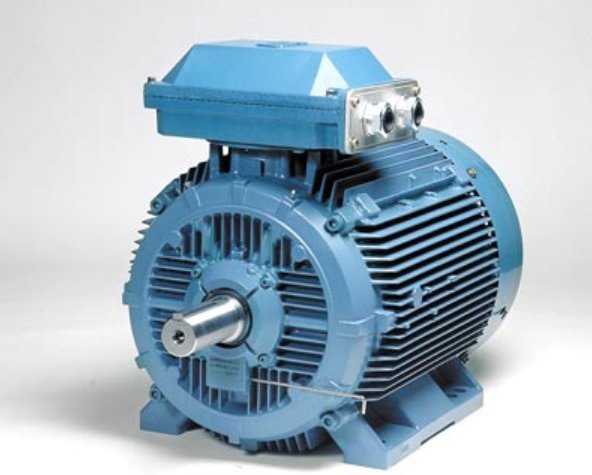

ABB M3BP 180MLC4

Baureihe: M3BP

Quelle: baike.baidu.com

Nicht die richtige Ausführung? Die Daten stammen aus Fahrzeugregistern, in denen viele fast gleiche Ausführungen nebeneinander stehen. Fotografiere das Typenschild — wir lesen Marke und Typ daraus. Scanner öffnen E-Mail-Adresse erforderlich

Der ABB M3BP 180MLC4 stammt aus der Baureihe M3BP. Die Nennleistung beträgt 30 kW. Der Motor ist vierpolig und läuft damit bei 50 Hz mit einer Synchrondrehzahl von 1.500 U/min. Das Gehäuse hat die Baugröße 180. Die Schutzart ist IP55, IP56, IP65 und IP66. Der Wirkungsgrad liegt bei 92 Prozent unter Volllast, 92,7 Prozent bei 75 Prozent Last und 92,6 Prozent bei halber Last. Als Bauformen nach IEC 60034-7 sind B3, B5, B8, B35, V1, V3, V5 und V6 angegeben. Als Fertigungsländer sind Schweden, China, Polen, Finnland und Indien angegeben. Grundlage der Werte ist die australische MEPS-Registrierung nach der GEMS-Determination 2012; gemessen nach IEC 60034-2-1 (Edition 2.0). Die Baureihe M3BP umfasst 364 Modelle. Die Nennleistung reicht darin von 0,75 bis 184,99 kW; der M3BP 180MLC4 liegt mit 30 kW im unteren Drittel. Direkt benachbart sind darunter der M3BP 160MLE 2G mit 27 kW und darüber der M3BP 200MLB 2 mit 37 kW. Von ABB sind insgesamt 2141 Modelle in 12 Baureihen erfasst.

ABB M3BP – Prozessmotoren mit Graugussgehäuse: Baugrößen 80 bis 355, 0,75 bis 185 kW, wie der Typschlüssel zu lesen ist

M3BP ist ABBs Standard-Drehstrommotor mit Graugussgehäuse für die Prozessindustrie – Pumpen, Lüfter, Kompressoren, Förderer in Chemie, Papier, Wasser und Bergbau. Der Typschlüssel folgt ABBs Systematik: M für Motor, 3 für die Generation, B für das Graugussgehäuse, P für „Process performance“. Danach stehen die Baugröße nach IEC (Achshöhe in mm), der Längenbuchstabe des Gehäuses (S, M, L mit Untervarianten A bis F) und die Polzahl – „M3BP 132 SMB 4“ ist also ein vierpoliger Motor mit 132 mm Achshöhe in mittlerer Baulänge. Angehängte Buchstaben wie B, G oder L kennzeichnen die Wicklungs- und Spannungsvariante.

Weiterlesen noch 3 Absätze

Im Register umfasst die Baureihe 364 Ausführungen von Baugröße 80 bis 355 mit Nennleistungen von 0,75 bis 185 kW, zwei- bis achtpolig. Die Wirkungsgrade bei Volllast reichen von 74,1 % bei den kleinsten bis 97,2 % bei den großen Motoren; die Daten stammen aus Energieeffizienz-Registrierungen, die für jeden Typ Wirkungsgrade bei 50, 75 und 100 % Last ausweisen. Die Schutzart ist durchgängig mindestens IP55, meist wahlweise bis IP66, die Bauformen reichen von B3 (Fuß) über B5 und B35 (Flansch) bis zu den Vertikalbauformen V1 bis V6. Als Fertigungsstandorte sind Finnland, Polen, Indien und China eingetragen.

Der Graugussrahmen unterscheidet den M3BP vom Aluminium-Bruder M3AA: Er ist schwerer, steifer, unempfindlicher gegen Chemikalien und erlaubt höhere Lagerlasten – im Register wiegen die erfassten Motoren 16 bis 1.065 kg.

Beim Kauf oder Tausch zählen Baugröße und Bauform (die Achshöhe und Flanschmaße sind nach IEC 60072 genormt und damit herstellerübergreifend austauschbar), die Effizienzklasse nach IEC 60034-30 (IE2 oder IE3 je nach Baujahr und Markt) und die Eignung für Umrichterbetrieb.

Quellen: SpecCodex-Register: Kennwerte der Modelle ABB M3BP (MEPS-Registrierungen), ABB IEC-Niederspannungsmotoren (Hersteller), ABB Line Card IEC Low voltage motors (2019)

Technische Daten

Motor

Nennleistung30 kWkorrigieren

Elektrische Daten

Bemessungsspannung230/400/415/690/500 Vkorrigieren
Polzahl4korrigieren
SchutzartIP55, IP56, IP65, IP66korrigieren
Baugröße180korrigieren
Bauform (IEC 60034-7)B3, B5, B8, B35, V1, V3, V5, V6korrigieren
Wirkungsgrad bei Volllast92,05 %korrigieren
Wirkungsgrad bei 75 % Last92,71 %korrigieren
Wirkungsgrad bei halber Last92,64 %korrigieren

Herkunft und Zulassung

HerstellungslandSchweden, China, Polen, Finnland, Indienkorrigieren

Weitere Angaben

MessverfahrenIEC 60034-2-1 (Edition 2.0)korrigieren
Zugrunde liegende NormGreenhouse and Energy Minimum Standards (Three Phase Electric Motors) Determination 2012korrigieren

Häufige Fragen

Wie viel Leistung hat der ABB M3BP 180MLC4?

Der ABB M3BP 180MLC4 leistet 30 kW.

Worauf Sie vor dem Kauf achten sollten

  • Typenschild mit der Bestellung abgleichen: Baugröße, Bauform und Leistung müssen zusammenpassen.
  • Schutzart gegen den Einsatzort prüfen — im Freien oder im Staub gelten andere Anforderungen.
  • Bauform und Anbaumaße gegen die vorhandene Aufnahme halten, bevor bestellt wird.
  • Polzahl bestimmt die Drehzahl — bei Ersatz für ein Altgerät zuerst hier vergleichen.
  • Bei Gebrauchtgeräten nach Wicklungszustand und Lagerspiel fragen.
  • Nach der Ersatzteillage für diese Baureihe fragen — daran hängen die Folgekosten.

Allgemeine Liste für diese Bauart — ersetzt weder Besichtigung noch Gutachter.
