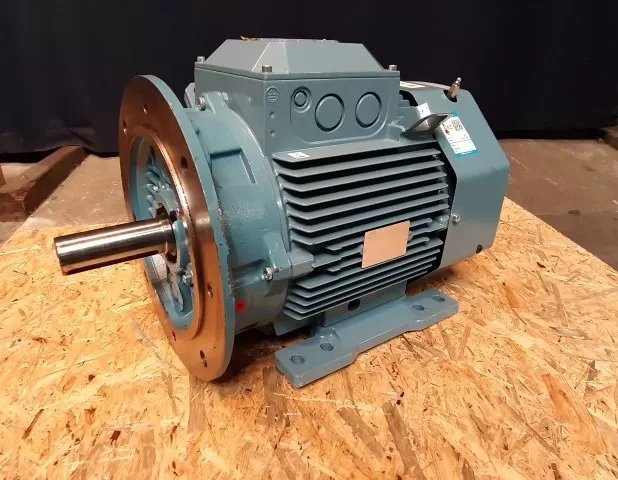

ABB M3AA
Baureihe: M3AA
Nicht die richtige Ausführung? Die Daten stammen aus Fahrzeugregistern, in denen viele fast gleiche Ausführungen nebeneinander stehen. Fotografiere das Typenschild — wir lesen Marke und Typ daraus. Scanner öffnen E-Mail-Adresse erforderlich
ABB M3AA – Aluminiummotoren für den allgemeinen Maschinenbau: Baugrößen 80 bis 280, 0,75 bis 90 kW, leicht statt schwer
M3AA ist ABBs Drehstrommotor mit Aluminiumgehäuse – die Baureihe für den allgemeinen Maschinenbau, Pumpen- und Lüfterhersteller, Fördertechnik und Verpackungsmaschinen, wo geringes Gewicht und günstiger Preis zählen. Der Typschlüssel folgt ABBs System: M für Motor, 3 für die Generation, A für Aluminium, A für „General performance“. Es folgen Baugröße nach IEC (Achshöhe in Millimetern), Gehäuselänge (S, M, L mit Buchstaben A bis F) und Polzahl; angehängte Buchstaben wie E oder K bezeichnen Wicklungs- und Effizienzvarianten.
Weiterlesen noch 3 Absätze
Das Register führt 200 Ausführungen von Baugröße 80 bis 280 mit Nennleistungen von 0,75 bis 90 kW, zwei- bis achtpolig. Die Wirkungsgrade bei Volllast liegen zwischen 74,8 und 95,9 %, die Schutzart ist mindestens IP55 und meist bis IP66 erhältlich, die Bauformen reichen von B3 über B5, B14 und B35 bis zu den vertikalen V1 bis V6. Die erfassten Gewichte von 10,5 bis 325 kg zeigen den Vorteil des Aluminiumrahmens gegenüber dem Grauguss-Bruder M3BP, der in derselben Baugröße spürbar schwerer ist. Fertigungsorte laut Registrierungen: Finnland, Polen, Indien, China und Spanien.
Die Grenze liegt bei Baugröße 280 und 90 kW – darüber baut ABB nur noch in Grauguss. Aluminium ist korrosionsbeständig, aber empfindlicher gegen mechanische Stöße und chemisch aggressive Atmosphären, und die geringere Masse begrenzt die zulässigen Radial- und Axialkräfte an der Welle.
Beim Ersatz sind Achshöhe, Flanschmaß und Bauform nach IEC 60072 die entscheidenden Größen; die Effizienzklasse nach IEC 60034-30 (IE2 oder IE3) bestimmt, ob der Motor in der EU heute noch in Verkehr gebracht werden darf.
Quellen: SpecCodex-Register: Kennwerte der Modelle ABB M3AA (MEPS-Registrierungen), ABB IEC-Niederspannungsmotoren (Hersteller), ABB Line Card IEC Low voltage motors (2019)
Technische Daten
Motor
| Motorfamilie | M3AAkorrigieren |
|---|---|
| Motorfamilien | M3AAkorrigieren |
| Nennleistung | 55 kWkorrigieren |
Elektrische Daten
| Bemessungsspannung | 400/415/690 Vkorrigieren |
|---|---|
| Polzahl | 2korrigieren |
| Schutzart | IP55, IP56, IP65korrigieren |
| Baugröße | 250korrigieren |
| Bauform (IEC 60034-7) | V1, V3, V5, V6korrigieren |
| Wirkungsgrad bei Volllast | 95,94 %korrigieren |
| Wirkungsgrad bei 75 % Last | 95,75 %korrigieren |
| Wirkungsgrad bei halber Last | 94,86 %korrigieren |
Herkunft und Zulassung
| Herstellungsland | Schwedenkorrigieren |
|---|
Weitere Angaben
| Messverfahren | IEC 60034-2-1 (Edition 2.0)korrigieren |
|---|---|
| Zugrunde liegende Norm | Greenhouse and Energy Minimum Standards (Three Phase Electric Motors) Determination 2012korrigieren |
Häufige Fragen
Wie viel Leistung hat der ABB M3AA?
Der ABB M3AA leistet 55 kW.
Worauf Sie vor dem Kauf achten sollten
- Typenschild mit der Bestellung abgleichen: Baugröße, Bauform und Leistung müssen zusammenpassen.
- Schutzart gegen den Einsatzort prüfen — im Freien oder im Staub gelten andere Anforderungen.
- Bauform und Anbaumaße gegen die vorhandene Aufnahme halten, bevor bestellt wird.
- Polzahl bestimmt die Drehzahl — bei Ersatz für ein Altgerät zuerst hier vergleichen.
- Bei Gebrauchtgeräten nach Wicklungszustand und Lagerspiel fragen.
- Nach der Ersatzteillage für diese Baureihe fragen — daran hängen die Folgekosten.
Allgemeine Liste für diese Bauart — ersetzt weder Besichtigung noch Gutachter.
Wir verkaufen keine Maschinen. Wir fragen die Händler an, die dieses Modell führen, und melden uns mit Preis und Termin.
Angebot anfragen →
Wir fragen die Lieferanten an und melden uns mit Preis und Lieferzeit.
Ersatzteile anfragen →
Diese Seite führt 26 Einzelangaben zu diesem Modell. Sie stammen aus 1 hinterlegten Quelle; jede Angabe ist dort nachvollziehbar. Was wir nicht belegen können, steht hier nicht — Lücken lassen wir offen, statt sie zu schätzen.
Fehlt eine Angabe, die Sie suchen? Melden Sie sie →
Sie kennen diese Maschine besser? Haben ein Foto, ein Handbuch, oder wissen, dass ein Wert falsch ist? Tragen Sie es nach →
