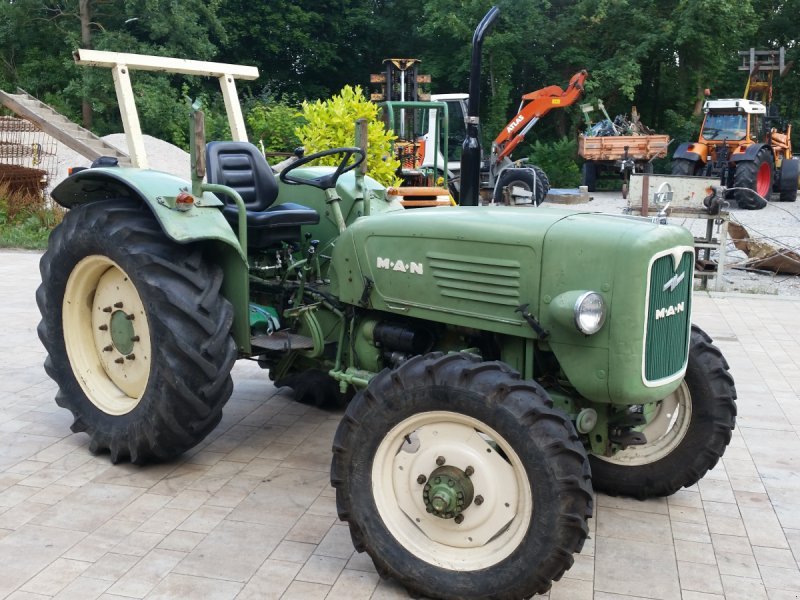

MAN 4 R 1
Lata produkcji: 1956–1957 · Seria: R
Nie ta wersja? Dane pochodzą z rejestrów pojazdów, w których obok siebie stoi wiele bardzo podobnych wykonań. Sfotografuj tabliczkę znamionową — odczytamy z niej markę i typ. Otwórz skaner wymagany adres e-mail
W latach 1956–1957 MAN budował MAN 4 R 1 jako ciągnik rolniczy z serii R. Pod maską pracuje czterocylindrowy silnik o pojemności 3,5 litra, który osiąga 40 KM (29,3 kW). Moc znamionową osiąga przy 1 800 obr./min — silnik ciągnie z dołu, zamiast wysokich obrotów.
Napęd przenosi skrzynia biegów: 5 biegów do przodu i 1 wstecznych; rodzaj napędu: napęd na cztery koła. Szybciej niż 18 km/h nie pojedzie — to tempo pracy, nie tempo przejazdu. Na 3,62 m długości przypada 1,86 m szerokości i 1,93 m wysokości. Przy masie 2 530 kg przekłada to na siłę uciągu — dobre 63 kg na KM.
Napędza go diesel; silnik jest chłodzony cieczą. Fabrycznie jeździ na oponach 6.50-20 AS z przodu i 13-30 AS z tyłu. Łącznie zjechało z linii 878 sztuk. W obrębie serii moc znamionowa sięga od 40 do 45 KM; z 40 KM model 4 R 1 plasuje się na samym dole. Kolejny większy to 2R3 z 45 KM.
MAN R (Norymberga) – ciągniki dieslowe pioniera napędu na cztery koła sprzed końca produkcji ciągników w 1962 roku: od 2R1 do 4R3, czterocylindrowe diesle 2,6–3,9 litra, 40–45 KM, 2,35–2,64 t, udźwig do 2 880 kg
MAN budował w Norymberdze ciągniki dieslowe od 1921 do 1962 roku i uchodzi za jednego z pionierów napędu na cztery koła w branży ciągnikowej; seria R należy do ostatnich serii przed końcem produkcji ciągników, gdy MAN oddał ten dział Fendtowi w 1962 roku. Modele od 2R1 do 4R3 mają wyłącznie czterocylindrowe silniki diesla, jeden z nich rejestr wykazuje jako MAN D 0024 M 220; szerokość 1 865 mm jest identyczna we wszystkich sześciu wykonaniach, co wskazuje na wspólną oś i podwozie dla całej serii.
Czytaj dalej jeszcze 3 akapity
Rejestr prowadzi 6 wykonań o mocy od 29,3 do 32,9 kW (40–45 KM) z czterocylindrowych dieslów o pojemności od 2 560 do 3 927 cm³ przy 1 800–2 200 obr./min, masie własnej od 2 350 do 2 640 kg, długości od 3 300 do 3 620 mm, szerokości 1 865 mm i wysokości od 1 505 do 1 930 mm; udźwig hydrauliki sięga do 2 880 kg.
Seria R była ciągnikiem bawarskiego rynku odbudowy powojennej, na którym MAN konkurował z Deutzem, Hanomagiem, Eicherem i Fendtem o średniej wielkości ciągniki polowe; wraz ze sprzedażą działu ciągników Fendtowi w 1962 roku zakończyła się samodzielna produkcja ciągników MAN w Norymberdze.
W używanych liczą się silnik diesla MAN z pompą wtryskową, sprzęgło i skrzynia biegów, hydraulika i podnośnik, hamulce oraz blachy i rama pod kątem korozji; ponieważ marka od ponad sześciu dekad nie produkuje ciągników, części idą już tylko przez specjalistów i giełdy kolekcjonerskie.
Źródła: Kennwerte der Modelle MAN R
Dane techniczne
Silnik
| Paliwo | Dieselpopraw |
|---|---|
| Moc | 40 KM (29,3 kW)popraw |
| Obroty znamionowe | 1 800 obr/minpopraw |
| Liczba cylindrów | 4popraw |
| Pojemność skokowa | 3 473 cm³popraw |
| Chłodzenie | chłodzenie cieczypopraw |
Wymiary i masy
| Długość | 3 620 mmpopraw |
|---|---|
| Szerokość | 1 865 mmpopraw |
| Wysokość | 1 930 mmpopraw |
| Rozstaw osi | 2 215 mmpopraw |
| Prześwit | 400 mmpopraw |
| Masa własna | 2 530 kgpopraw |
Napęd i podwozie
| Napęd | napęd na cztery kołapopraw |
|---|---|
| Skrzynia biegów | 5/1-Getriebepopraw |
| Ogumienie przód | 6.50-20 ASpopraw |
| Ogumienie tył | 13-30 ASpopraw |
| Prędkość maksymalna | 18,4 km/hpopraw |
Parametry robocze
| Pojemność zbiornika paliwa | 60 lpopraw |
|---|
Pochodzenie i homologacja
| Konstrukcja | rahmenlose Blockbauweisepopraw |
|---|---|
| Wyprodukowano sztuk | 878popraw |
Pozycja w rejestrze
Stosunek mocy do masy: 11,6 kW/t (29 kW / 2,5 t)
Klasa mocy: Kompaktowy (< 40 KM)
W grupie Ciągniki rolnicze silniejszy niż 25% w rejestrze — spośród 15 659 modeli z podaną mocą.
Obliczone na podstawie podanych powyżej wartości — to nie jest ocena.
Najczęstsze pytania
Jaką moc ma MAN 4 R 1?
MAN 4 R 1 ma moc 40 KM.
Ile waży MAN 4 R 1?
Masa własna wynosi 2 530 kg.
Jaki silnik ma MAN 4 R 1?
4 cylindrów, 3 473 cm³ pojemności, Diesel.
Jak szybko jeździ MAN 4 R 1?
Prędkość maksymalna wynosi 18,4 km/h.
Jakie wymiary ma MAN 4 R 1?
3 620 mm × 1 865 mm × 1 930 mm.
W jakich latach produkowano MAN 4 R 1?
Lata produkcji: 1956–1957.
Na co zwrócić uwagę przed zakupem
- Porównaj motogodziny ze wskazaniem licznika i dokumentacją serwisową — wymieniony licznik to najczęstsza luka.
- Porównaj tabliczkę znamionową i numer podwozia z dokumentami.
- Sprawdź masy w dokumentach względem wartości podanych tutaj — osprzęt je zmienia.
- Sprawdź rozmiar opon z przodu i z tyłu: niezgodne pary obciążają napęd.
- Przełącz skrzynię na zimno i na ciepło — przeskoki ujawniają się dopiero w temperaturze.
- Obciąż hydraulikę i sprawdź, czy nie opada.
- Zapytaj o dostępność części do tego rocznika — od tego zależą koszty późniejsze.
Ogólna lista dla tego typu maszyn — nie zastępuje oględzin ani rzeczoznawcy.
