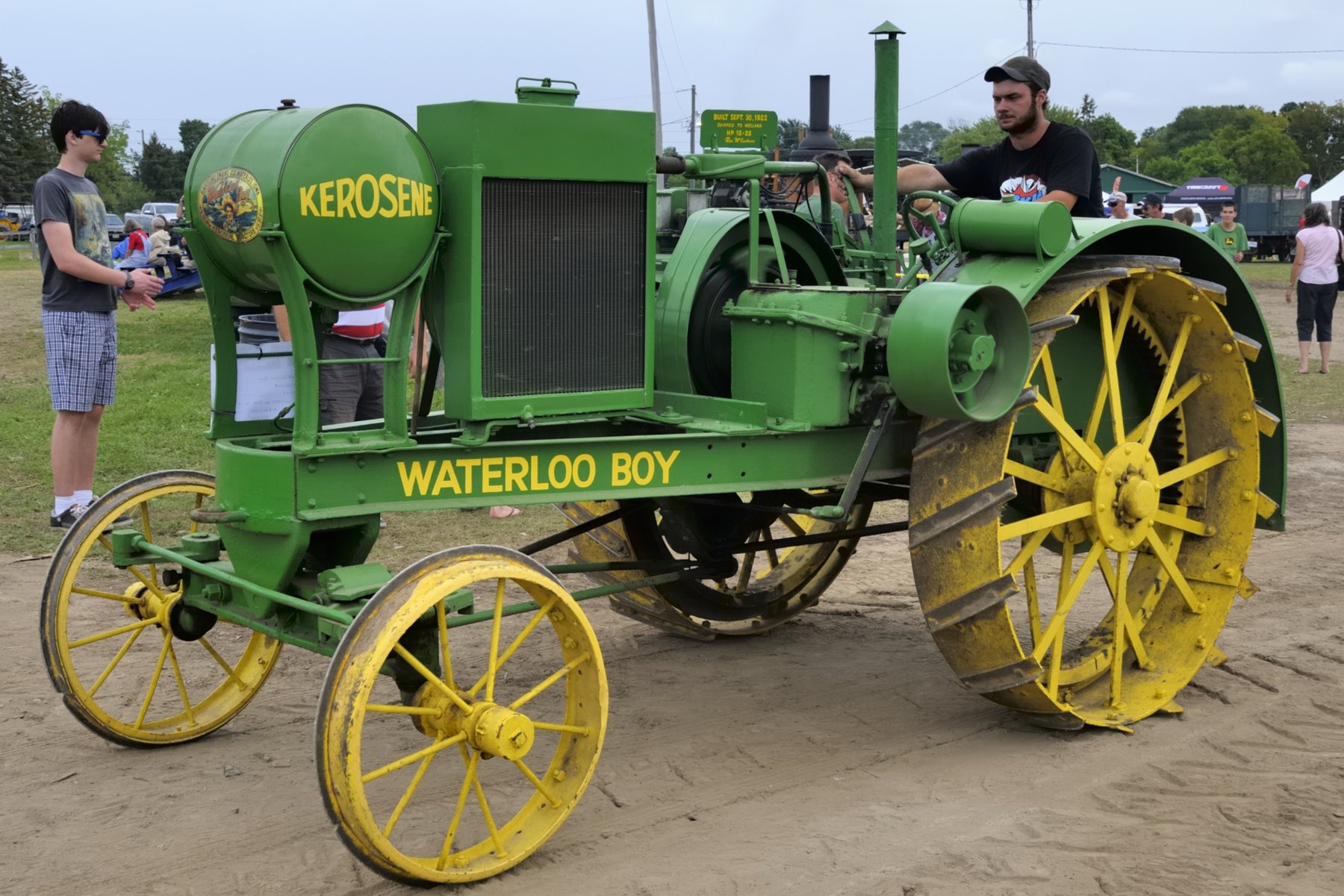

John Deere Waterloo Boy N
Lata produkcji: 1917–1924 · Seria: WATERLOO BOY
Nie ta wersja? Dane pochodzą z rejestrów pojazdów, w których obok siebie stoi wiele bardzo podobnych wykonań. Sfotografuj tabliczkę znamionową — odczytamy z niej markę i typ. Otwórz skaner wymagany adres e-mail
John Deere Waterloo Boy N należy do serii WATERLOO BOY; z taśmy montażowej zjeżdżał jako ciągnik rolniczy w latach 1917–1924. Silnik dwucylindrowy o pojemności 7,6 litra rozwija 25 KM (18,6 kW). Przy 750 obr./min osiągana jest moc znamionowa; pracuje więc w dolnym zakresie obrotów.
Skrzynia biegów: 2 biegów do przodu i 1 wstecznych, napęd: napęd na tylną oś. Prędkość maksymalna wynosi 5 km/h. Maszyna ma 3,35 m długości, 1,83 m szerokości i 1,60 m wysokości. Przy masie 2 805 kg przekłada to na siłę uciągu — dobre 111 kg na KM.
Napędza go nafta; silnik jest chłodzony cieczą. Fabrycznie jeździ na oponach 28" x 6" z przodu i 52" x 12" z tyłu. Powstało 21 392 sztuki. W obrębie serii moc znamionowa sięga od 15,2 do 25,3 KM; z 25,3 KM model Waterloo Boy N plasuje się na czele. Poniżej plasuje się Waterloo Boy L/LA z 15,2 KM.
John Deere Waterloo Boy – poprzednik własnej serii ciągników: dwucylindrowce z Waterloo w Iowa, 1914–1924, tu z L/LA, N i R, 11,2–18,6 kW, wyłącznie napęd naftowy
Waterloo Gasoline Engine Company budowała od 1914 roku w Waterloo w stanie Iowa ciągnik Waterloo Boy, jeden z pierwszych seryjnie produkowanych ciągników rolniczych z leżącym silnikiem dwucylindrowym; w 1918 roku John Deere przejął firmę i kontynuował produkcję serii pod własną nazwą do 1924 roku, gdy zastąpił ją nowo opracowany model D. Wczesny model L/LA miał jeszcze jeden bieg, kolejny i najliczniej budowany model N wprowadził skrzynię dwubiegową, a model R był ostatnim wykonaniem sprzedawanym pod nazwą Waterloo Boy po przejęciu przez Deere'a.
Czytaj dalej jeszcze 3 akapity
Rejestr prowadzi tu 3 wykonania o mocy od 11,2 do 18,6 kW przy jednolitych 750 obr./min, z leżących dwucylindrowców o pojemności 5 451–7 613 cm³. Masa własna sięga od 1 361 do 2 812 kg, długość od 3 353 do 3 607 mm, przy jednolitej szerokości 1 829 mm i wysokości 1 600 mm; wszystkie trzy modele jeżdżą na nafcie.
Waterloo Boy jako pierwszy ciągnik przeszedł w 1920 roku państwowy test ciągników w Nebrasce i położył tym samym techniczne podwaliny pod późniejszy awans Johna Deere'a na największego producenta techniki rolniczej na świecie; jego prosty, wytrzymały dwucylindrowiec stał się wzorem dla następującej po nim serii Letters.
W używanych egzemplarzach liczy się stan tulei cylindrowych, wału korbowego i pompy wody chłodzącej, działanie gaźnika naftowego wraz z podgrzewaniem do zimnego rozruchu, koła zębate i łożyska skrzyni jedno- lub dwubiegowej oraz rdza chłodnicy i elementów blaszanych; części zamienne idą dziś przez wyspecjalizowanych handlarzy pojazdów zabytkowych i kluby kolekcjonerskie wczesnych Deere'ów.
Źródła: Kennwerte der Modelle John Deere Waterloo Boy, John Deere (Hersteller)
Dane techniczne
Silnik
| Paliwo | Kerosinpopraw |
|---|---|
| Moc | 25,3 KM (18,6 kW)popraw |
| Obroty znamionowe | 750 obr/minpopraw |
| Liczba cylindrów | 2popraw |
| Pojemność skokowa | 7 613 cm³popraw |
| Średnica cylindra | 165,1popraw |
| Skok tłoka | 177,8popraw |
| Stopień sprężania | 3,91popraw |
| Chłodzenie | chłodzenie cieczypopraw |
Wymiary i masy
| Długość | 3 353 mmpopraw |
|---|---|
| Szerokość | 1 829 mmpopraw |
| Wysokość | 1 600 mmpopraw |
| Masa własna | 2 805 kgpopraw |
Napęd i podwozie
| Napęd | napęd na tylną ośpopraw |
|---|---|
| Skrzynia biegów | 2 V/1 Rpopraw |
| Biegi do przodu | 1popraw |
| Biegi wsteczne | 1popraw |
| Ogumienie przód | 28" x 6"popraw |
| Ogumienie tył | 52" x 12"popraw |
| Prędkość maksymalna | 4,8 km/hpopraw |
Pochodzenie i homologacja
| Konstrukcja | Konstrukcja ramowapopraw |
|---|---|
| Wyprodukowano sztuk | 21 392popraw |
Pozycja w rejestrze
Stosunek mocy do masy: 6,6 kW/t (19 kW / 2,8 t)
Klasa mocy: Kompaktowy (< 40 KM)
W grupie Ciągniki rolnicze silniejszy niż 13% w rejestrze — spośród 15 659 modeli z podaną mocą.
Obliczone na podstawie podanych powyżej wartości — to nie jest ocena.
Najczęstsze pytania
Jaką moc ma John Deere Waterloo Boy N?
John Deere Waterloo Boy N ma moc 25,3 KM.
Ile waży John Deere Waterloo Boy N?
Masa własna wynosi 2 805 kg.
Jaki silnik ma John Deere Waterloo Boy N?
2 cylindrów, 7 613 cm³ pojemności, Kerosin.
Jakie wymiary ma John Deere Waterloo Boy N?
3 353 mm × 1 829 mm × 1 600 mm.
W jakich latach produkowano John Deere Waterloo Boy N?
Lata produkcji: 1917–1924.
Na co zwrócić uwagę przed zakupem
- Porównaj motogodziny ze wskazaniem licznika i dokumentacją serwisową — wymieniony licznik to najczęstsza luka.
- Porównaj tabliczkę znamionową i numer podwozia z dokumentami.
- Sprawdź masy w dokumentach względem wartości podanych tutaj — osprzęt je zmienia.
- Sprawdź rozmiar opon z przodu i z tyłu: niezgodne pary obciążają napęd.
- Przełącz skrzynię na zimno i na ciepło — przeskoki ujawniają się dopiero w temperaturze.
- Obciąż hydraulikę i sprawdź, czy nie opada.
- Zapytaj o dostępność części do tego rocznika — od tego zależą koszty późniejsze.
Ogólna lista dla tego typu maszyn — nie zastępuje oględzin ani rzeczoznawcy.
